Détails sur le produit:
Conditions de paiement et expédition:
|
Affaire: | TO277 | Terminaux: | Soudure plaquée, solderable par MIL-STD-750 |
---|---|---|---|
Polarité: | Comme marqué | Position de montage: | tout |

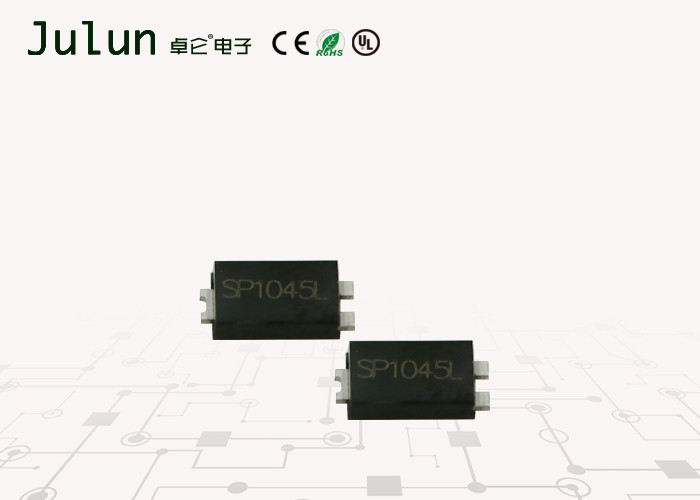

Diode passagère miniature de dispositif antiparasite de tension de la diode SP1045L SMD de Schottky de la série TO277
Caractéristiques
Le paquet en plastique porte le laboratoire de garants
Classification 94V-0 d'inflammabilité
Pour la surface applications montées
Passe-fils intégré, idéal pour le placement automatisé
Capacité élevée de courant de montée subite en avant
Soudure à hautes températures garantie :
250 secondes C/10 sur des terminaux
Données mécaniques
Cas : Corps en plastique moulé par TO-277B de JEDEC
Terminaux : Soudure plaquée, solderable par MIL-STD-750, méthode 2026
Position de montage : Quels
Estimations maximum et caractéristiques thermiques
Évaluant à 25 températures ambiantes de C sauf indication contraire, résistive ou inductive charge, 60 hertz. Pour la charge capacitive sous-sollicitez le courant de 20%.
SYMBOLES | SP1040L | SP1045L | SP1050L | SP1060L | SP10100L | unité | |
Tension inverse maximale répétitive maximum | VRRM | 40 | 45 | 50 | 60 | 100 | V |
Tension d'entrée maximum de pont de RMS | VRMS | 28 | 32 | 35 | 41 | 70 | V |
Tension de blocage de C.C de maximum | Volts continu | 40 | 45 | 50 | 60 | 100 | V |
Courant en avant rectifié moyen maximum à TL=110 C |
I (POIDS DU COMMERCE) | 10 | A | ||||
Le courant de montée subite en avant maximal 8.3ms choisissent la demi sinus-vague superposée à la charge évaluée (la méthode de JEDEC) | IFSM | 175 | A | ||||
T en avant instantané maximum A =25 C tension à 10.0A TA=100 C |
IR |
0,45 0,42 |
0,55 0,48 |
0,68 0,56 |
uA | ||
L'inverse de C.C de maximum curren T A =25 C à la tension de blocage évaluée de C.C TA=100 C |
CJ |
0,5
|
PF | ||||
Résistance thermique typique (NOTE 1) | RqJA | 31 | ℃/W | ||||
Température ambiante fonctionnante de jonction et de température de stockage | TJ, TSTG | -55 + à 150 | ℃ |
Note : 1.Polymide la carte PCB, protection de la cathode 2oz.Copper dimensionne 18.8mmx14.4mm. La protection d'Anod dimensionne 5.6mmx14.4mm
